Előírás

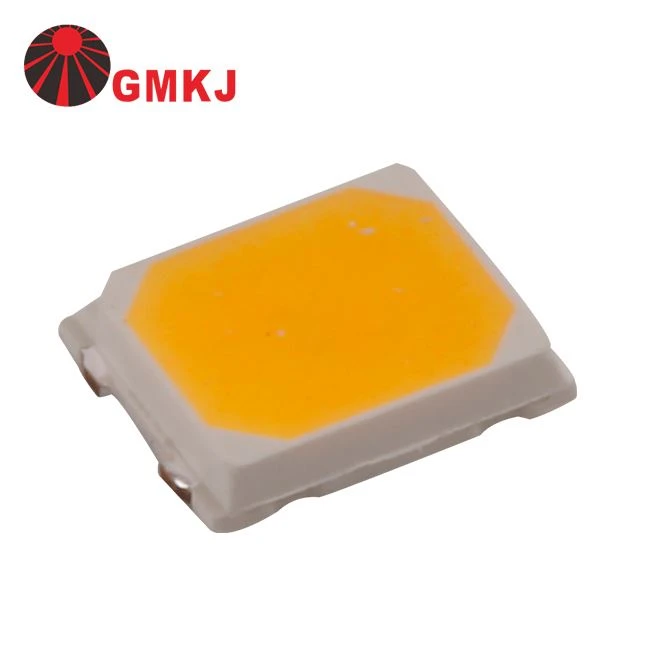

Cikk neve: 0.5w 2835 SMD LED hideg fehér
Cikkszám: GS-2835-0.5W-70LM
Bemeneti áram: 150mA
Bemeneti feszültség: 3-3.4VDC
LED csomag típusa: PCT 2835 PKG
CCT: 6000-6500K
Chips márka: KÍNA SANAN
Chip mérete: 26*30mil
Fényerő: 70-75LM
CRI: 80
Garancia: 3 év
Szállítási idő: 5-10 woorkdays
Származási hely: Shenzhen,Kína
Termék neve | 2835 SMD LED chip lumen 70LM | Termék modell | GS-2835W-70 |
Árameloszlás | 0,5W | Színmegjelenítési index | 70 |
Előre feszültség | 3V | Látószög | 120° |
Előre áramerős | 150mA | Üzemi hőmérséklet | -40~+60 °C |
Fényáram | 70-75LM AT 120mA | Tárolási hőmérséklet | -40~+85 °C |
Színhőmérséklet | 6000-6500K | Forrasztási hőmérséklet | 260°C |
2835 SMD LED CHIP méretadatok
2835 SMD LED CHIP tiszta nézet
Mi a különbség az SMD és a COB LED lámpák között
Ez az egyszerű áramköri kialakítás az oka a COB LED-es lámpa panelszerű jelenlétének, ahol viszont az SMD fény kisebb fények csoportjaként jelenik meg. 2) Bár, COB LED lámpák nem lehet használni, hogy hozzon létre színváltó izzók vagy lámpák, mert csak két érintkező és 1 áramkör.
Melyiket válasszuk: SMD vs. COB LED lámpák
Mindannyiunknak szüksége van fényekre, amelyek átvezetnek minket a sötétségen, és megmutatják a helyes irányt. Ezért olyan fontos a megfelelő LED lámpa kiválasztása. Azonban a különböző modellek LED-es lámpák nagyon népszerű, mint a hagyományos izzólámpák, mert a LED-es lámpák tarthat 25-ször hosszabb, kevesebb energiafogyasztás.
Mi is pontosan a COB LED és mi az SMD LED, és természetesen melyik a megfelelő az Ön számára. Minden design megvannak az előnyei, és most végigvezetem, hogy miért választana egy személy az egyiket a másikkal szemben az adott alkalmazáshoz.
Mi az SMD?
SMD utal a "Surface Mounted Device" LED-ek, amelyek a legnagyobb megosztott LED-ek a piacon. A LED chipet örökre összeolvasztják egy nyomtatott áramköri lapra (NYÁK), és sokoldalúsága miatt különösen népszerű. A NYÁK egy téglalap alakú, lapos tárgyra épül, amit általában SMD-nek látunk. Ha közelebbről megvizsgáljuk az SMD LED-et, egy kis fekete pontot láthatunk közvetlenül az SMD közepén; ez a LED chip. Megtalálható a villanykörték és izzólámpák, és még az értesítési fény a mobiltelefonján.
Az SMD LED chipeknek több mérete van: 2835, 3030, 3014, 5050, 5630; méretük szerint nevezik őket: hosszúság és szélesség. Például a 2835 mérete 2,8 x 3,5 mm, a 3030 3,0 x 3,0 mm, a 3014 3,5 x 2,8 mm, az 5050 5,0 x 5,0 mm, az 5630 pedig 5,6 x 3,0 mm. Az SMD chipek kicsik és közel állnak a lapos, négyzet alakú számítógépes chip kialakításához.
Smd chipek jelentős szerepet játszottak a fejlődés a LED-ipar, mert képes három dióda ugyanazon a chipen. Ha egy chip piros, zöld és kék diódát tartalmaz, a chipen lévő minden dióda kimeneti szintjének beállításával tetszőleges színt hozhat létre. Mivel nagyon világosak és megváltoztathatják a színeket, széles körben használható LED szalaglámpákhoz és izzókhoz.
A chip foszforporral van védve, és sárga vagy narancssárga. A sárga általában napfényt bocsát ki fehér (6000-6500K), a narancssárga pedig általában meleg fehér fényt (2700-3500K).
Mi az a COB?
A LED-ipar egyik legújabb fejlesztése a COB vagy a "Chip on Board" technológia, amely előrelépést jelent a hatékonyabb energiafelhasználás érdekében. Az SMD-hez hasonlóan a COB chipeknek is több dióduk vannak ugyanazon a felületen. De a különbség a LED-es fény COB és SMD között az, hogy a COB LED-eknek több diódájuk van.
Kapcsolódik a 3528: 1 chip a fedélzeten, vagy 5050: 3 chipek, a COB LED fényforrás lehet több chip (több tucat vagy akár több száz) ugyanazon a nyomtatott áramköri lapka (PCB).
A COB hordozóján nyomtatott áramköri lap van; a dióda chipek párhuzamosan vagy/vagy sorozatban vannak elrendezve, a NYÁK áramköre alapján. A szubsztrátum lehet alumínium vagy kerámia. A kerámia típus jobb hővezető teljesítménnyel rendelkezik, amely alacsonyabb LED üzemi hőmérsékletet garantál. Bár a COB LED különböző forgácsokat integrál egy szubsztrátumba, csak két fém csatlakozási ponttal rendelkezik: az anód és a katód.
Mivel a COB közvetlenül a szubsztrátumhoz szereli a forgácsokat, amely nagy hűtési területtel rendelkezik, a COB kiváló hővezető képességgel rendelkezik az SMD-hez képest. Ennek eredményeképpen, amikor egy áramkört tervezünk a hordozón, fontolóra vehetjük a forgácstávolság lerövidítését, hogy a COB mérete a lehető legaprítékos legyen.
Smd és COB LED lámpák közötti különbség
SMD:
1) SMD LED chipek lehet akár 3 dióda egy chip, minden dióda, amelynek egyedi áramkör. Minden áramkörnek van egy katódja és egy anódja, ami 2, 4 vagy 6 érintkezőhöz vezet egy chipben.
2) Ez az összehangolás az oka annak, hogy az SMD chipek sokoldalúbbak a COB-hez képest. A chip tartalmazhat piros, zöld és kék diódát. Ezzel a három diódával bármilyen színt létrehozhat egyszerűen a kimeneti szint beállításával.
3) SMD chipek ismertek a fényerő, és képes előállítani 50-100 lumen / watt.
MOGYORÓ:
1) COB chipek általában 9 vagy több diódák. Ezenkívül a COB chipek 1 áramköri és két érintkezővel is rendelkeznek, függetlenül a diódák számától. Ez az egyszerű áramköri kialakítás az oka a COB LED-es lámpa panelszerű jelenlétének, ahol viszont az SMD fény kisebb fények csoportjaként jelenik meg.
2) Bár, COB LED lámpák nem lehet használni, hogy hozzon létre színváltó izzók vagy lámpák, mert csak két érintkező és 1 áramkör. A színváltó hatás létrehozásához több csatornabeállításra van szükség. Ezért a COB LED lámpák hatékonyak az egyszínű alkalmazásokban, de nem sokoldalú technológiában.
3) COB ismert jobb lumen wattonkénti arány és a hőhatékonyság. A COB chipek nagyobb mennyiségű lument és kevesebb energiát képesek előállítani, legalább 80 lumen / watt. Megtalálható minden típusú izzók és alkalmazások, mint például a vaku a mobiltelefon vagy point-and-shoot kamera.
Miért tervez a mérnöki tervezés kisebb méretű COB LED-et?
Az SMD fázisban képzelje el, hogy egy 50 wattos kültéri LED reflektort szeretne generálni, míg a 3528 csak 0,06 wattot. Ami azt jelenti, hogy szüksége lesz körülbelül (50/0.06 =833) 833 darab 3528 SMD egy reflektorfényben, és még minden 3528 SMD is szüksége van hely szellőztetni és eloszlatni hőt.
Általában azonban a LED-es reflektorok nem rendelkeznek elegendő helyet 833 darab 3528 SMD számára. Ez nem lehetséges.
De ebben az állapotban, a COB LED jól jön, és az 50w COB LED dimenzió csak 36 x 36mm. Ezért, 36 x 36mm megoldja a problémát, a 833 darab 3,5 x 2,8mm ami fantasztikus.
