Lapos alak flip chip 3535 RGBW SMD LED dióda

A Flip Chip SMD LED-ek általában megbízhatóbbak, mint a szokásos (drótkötésű) SMD LED-ek, számos kulcsfontosságú tervezés és szerkezeti előny miatt. Itt van egy bontás, hogy miért:

🔧 1. Nincs huzalkötés

Rendszeres SMD LED -ekHasználjon finom arany vagy alumínium huzalkötéseket a LED -es chip csatlakoztatásához a csomaghoz.

Flip chip LED -ekTávolítsa el a huzalkötéseket a LED -chip elfordítása és közvetlenül a szubsztrátba történő rögzítésével (általában forrasztó dudorokkal).

Előny: Ez csökkenti a törött vagy korrodált huzalkötések által okozott lehetséges meghibásodási pontokat, különösen termikus vagy mechanikai feszültség esetén.

🌡️ 2. Jobb hőkezelés

A Flip Chip LED -ek rövidebb hőútvonalakkal rendelkeznek a csomóponttól a hűtőbordaig vagy a PCB -ig.

A hőt közvetlenül a forrasztó dudorokon keresztül végezzük a szubsztrátba.

Előny: Alsó csomópont hőmérséklete, ami jobb teljesítményhez, hosszabb élettartamhoz és alacsonyabb romláshoz vezet az idő múlásával.

⚡ 3. Javított elektromos teljesítmény

A flip chip kialakítása lehetővé teszi az alacsonyabb elektromos ellenállást és az induktivitást.

Előny: A hatékonyabb áramáramlás és a hotspotok vagy az egyenetlen áram eloszlásának csökkentett kockázata.

💡 4. Kompakt, robusztus kialakítás

A flip chip -csomagok általában kisebbek és mechanikusabbak.

Előny: Jobban ellenállhatnak a rezgésnek, a sokknak és a nagy humiDide környezetnek - kritikus a kültéri vagy autóipari világítási alkalmazásokhoz.

🧪 5. Fokozott optikai hatékonyság

Nincs huzal árnyék vagy beágyazási torzítás, lehetővé téve a tisztább fényteljesítményt.

Előny: Magasabb lumen kimenet és jobb sugárzás, különösen keskeny látószögű vagy kollimált optikában.

Összefoglaló táblázat:

Következtetés:
A Flip Chip SMD LED-ek megbízhatóbbak, elsősorban vezeték nélküli kialakításuk, kiváló termikus és elektromos tulajdonságaik, valamint a fokozott robusztusság miatt-ideálisak a nagy teljesítményű vagy durva környezeti alkalmazásokhoz.

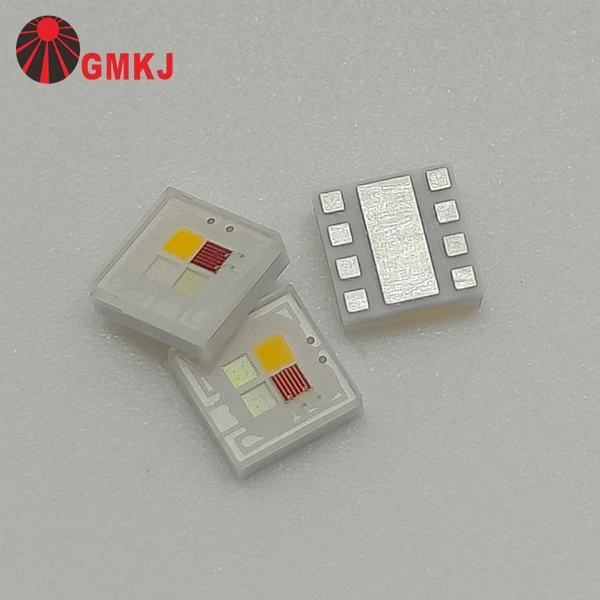

Lapos forma flip chip 3535 RGBW SMD LED diódaKépek

Az SMD vezette a GMKJ testreszabott PCBA táblák szolgáltatását



Lapos forma flip chip 3535 RGBW SMD LED dióda méretei

Lapos forma flip chip 3535 RGBW SMD LED dióda Specsek

Paraméter	Szimbólum	Körülmények	Kibocsátó Szín	Értékek			Egységek
				Perc	Avg.	Maximum
Előremenő feszültség	VF	IF=350 ma	R	2.00	--	2.40	V
			G	2.70	--	3.10
			B	2.80	--	3.20
			W	2.80	--	3.20
Világító fluxus	Φv	IF=350 ma	R	45	--	65	LM
			G	100	--	120
			B	20	--	40
			W	110	--	130
Domináns hullámhossz	λd	IF=350 ma	R	620	--	630	nm
			G	520	--	530
			B	455	--	465
Színhőmérséklet	CCT	IF=350 ma	W	6000	--	7000	K
CRI	RA	IF=350 ma	W	70	--	--
Fordított áram	IR	VR=5V	−−	−−	−−	10	μ A
Látószög	2Θ1/2	IF=350 ma	−−	−−	120	−−	Fok
Hőállóság csomópont a fedélzetre	RΘJ-B	IF=350 ma	−−	--	6.5	--	fok \/W

Flat Shape Flip Chip 3535 RGBW SMD LED dióda alkalmazások

✅A lapos alakú flip chip alkalmazása 3535 RGBW SMD LED dióda



A3535 RGBW SMD LED(Lapos forma, flip-chip kialakítás) egy nagy teljesítményű LED, amelyet általában használnak olyan alkalmazásokban, amelyek fényes, többszínű megvilágítást igényelnek, hatékony hőkezeléssel. A kulcsfontosságú alkalmazások a következők:

Építészeti világítás- A homlokzatvilágítás, az öbölvilágítás és a dinamikus RGBW effektusok.

Szórakoztató és színpadi világítás-Nagy intenzitású színkeverés a műsorokhoz és eseményekhez.

Autóvilágítás- Belső környezeti világítás és külső dekoratív világítás.

Kertészeti világítás- Hangolható spektrum a növény növekedéséhez (az RGBW lehetővé teszi a rugalmasságot).

Csúcskategóriás kijelző és jelzések- Élénk, dinamikus kijelzők és hirdetési táblák.

Intelligens világítás és tárgyak internete- Csatlakozott RGBW rendszerek intelligens otthonokhoz és irodákhoz.

Aflip-chip kialakításFokozza a hőteljesítményt, így alkalmas nagy teljesítményű alkalmazásokra, ahol a hőeloszlás kritikus. A3535 csomagKompakt, mégis hatékony megoldást kínál.

Szórakoztató és színpadi világítás

Építészeti világítás

Csúcskategóriás kijelző és jelzések
