SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED specifikációk
| Termék neve | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| Cikkszám | GD-3535R2200-1CC0-D7D2M |
| Chips márka | Japán Dowa chips |
| A gyártó márka a címkén |
GMKJ márka A Guangmai Technology Co., Ltd. gyártja, Shenzhen városában, Kínában |
| Bemenet |
0,5-1,0 VDC az IFmax 1500 mA-hez |
| Fény/sugárzó fluxus |
20-30mW 1000mA bemenethez 1700-1800nm és 1800-1900nm csúcshullámhosszal; 10-15mW 1000mA bemenethez 2100-2200nm, 2200-2300nm és 2300-2400nm csúcshullámhosszal; |
| Világítási hatékonyság |
Nincs LM/W a SWIR LED-ekhez, az összes sugárzási teljesítmény láthatatlan fény az adott SWIR hullámhosszon |
| Hullámhossz/Szín |
SWIR hullámhossz elérhető: 1700-1800 nm; 1800-1900 nm; 2100-2200 nm; 2200-2300 nm; 2300-2400 nm;
A GMKJ más SWIR hullámhosszal is rendelkezik, amely az alábbi spektrumban működik 3535 smd led pkg-val: 1030-1050 nm; 1060-1080 nm; 1200-1250 nm; 1300-1350 nm; 1400-1450 nm; 1500-1550 nm; 1570-1580 nm; 1630-1650 nm; |
| Hatalom |
1-2 Watt, IFmax 1500mA Folyamatos világítás javasolt csak 700-1000mA előremenő áram mellett |
| Csomagolóanyag |
ALN kerámia, 3,5x3,5 mm méretű smd led |
| Világítási szög |
120 fokos megvilágítási szög, szilikon lencse, normál
További szűk megvilágítási szögeket is kínálunk itt: 30 fok / 60 fok / 90 fok
|
| Ár | Az árról érdeklődjön a GMKJ-nél |
| Minimális rendelési mennyiség |
A raktárkészlettől függően: Ha van szállításra kész raktárkészletünk, akkor itt akár 10 db mintavizsgálati céllal is elfogadható. Ha nincs raktáron, akkor minimum 50-100 db rendelési mennyiségre van szükségünk a szabálytalan SWIR hullámhosszhoz. |
| Garancia | 4 év |
| OEM szolgáltatás |
1. SKD alkatrészek állnak rendelkezésre; 2. Itt megfelelő a testreszabott LED-tömb a kívánt mérettel. |
GMKJ SWIR 3535 SMD LED terméklista 1000 nm-től 2400 nm-ig:
| Alkatrészszám | HATALOM | Színes specifikációk | Chips specifikációk | Bemeneti specifikációk | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 1,0-1,4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070nm | Kína Sanan 42mil/30 fok, 60 fok, 90 fok, 120 fok | 1,0-1,4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 1,0-1,4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,8-1,4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,8-1,4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,6-1,2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,6-1,2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,6-1,2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650nm | Tajvan Epileds 42mil/30 fok, 60 fok, 90 fok, 120 fok | 0,6-1,2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800nm | Japán Dowa 42mil / 30 fok, 60 fok, 90 fok, 120 fok | 0,5-1,0V 1000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | Japán Dowa 42mil / 30 fok, 60 fok, 90 fok, 120 fok | 0,5-1,0V 1000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | Japán Dowa 42mil / 30 fok, 60 fok, 90 fok, 120 fok | 0,5-1,0V 1000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | Japán Dowa 42mil / 30 fok, 60 fok, 90 fok, 120 fok | 0,5-1,0V 1000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | Japán Dowa 42mil / 30 fok, 60 fok, 90 fok, 120 fok | 0,5-1,0V 1000mA | ||

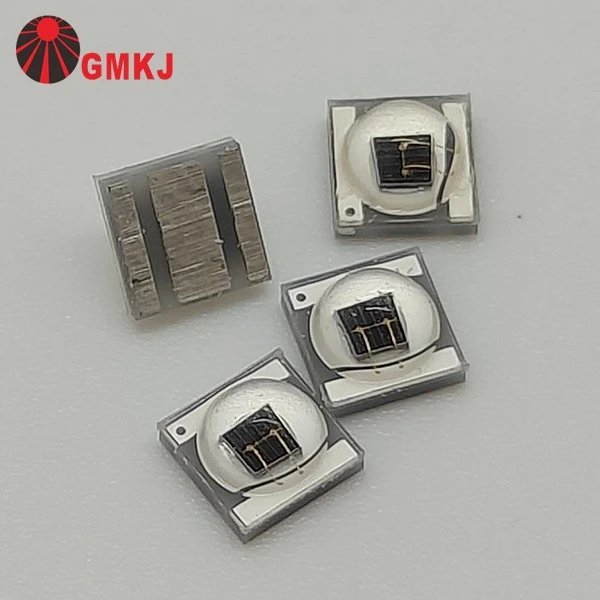

SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED picture
 |
 |
|
120 fokos világítási szögű ledek |
30 fokos, 60 fokos és 90 fokos 3535 smd ledek forrasztva 8 mm-es kör alakú NYÁK lapokra |
Alumínium LED PCBA a GMKJ által összeszerelt (a NYÁK-rajzot és a BOM-ot ügyfeleink biztosítják)
A GMKJ saját -saját SMT LED NYÁK-összeszerelő gépsorral rendelkezik, beleértve az automatikus komissiózási és behelyező gépet, az automatikus forrasztópaszta felhordó gépet és a magas hőmérsékletű visszafolyó sütőt.
El tudjuk végezni a LED-es NYÁK kártya összeszerelését ügyfeleink számára, ha el tudják látni a NYÁK táblák rajzát és a NYÁK tábla BOM listáját.
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED dimenzió
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDElektromos specifikációk
|
Paraméter |
Szimbólum |
Körülmények |
Min |
Átl. |
Max |
Egységek |
|
Előremenő feszültség (正向压降) |
VF |
IF=1000mA |
0.50 |
-- |
1.20 |
V |
|
Hőállósági csatlakozás a táblához (热阻) |
RΘJ-B |
IF=1000mA |
-- |
5 |
-- |
fok /W |
|
Sugárzó fluxus (光功率) |
Φe |
IF=1000mA |
10 |
-- |
15 |
mW |
|
Csúcs hullámhossz (峰值波长) |
λp |
IF=1000mA |
2200 |
-- |
2300 |
nm |
|
Az előremenő feszültség hőmérsékleti együtthatója (正向压降之温度系数) |
∆VF/∆T |
IF=1000mA |
−− |
-- |
−− |
mV/ fok |
|
Fordított áram (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Nézőszög [1] (发光角度) |
2Θ1/2 |
IF=1000mA |
−− |
120 |
−− |
Deg |
Mi az alkalmazás a 2200 nm-es SWIR ledekhez?
A 2200 nm körüli SWIR LED-eket elsősorban anyagelemzésre használják, nem pedig megvilágításra.
Ezen a hullámhosszon a különböző anyagok (például műanyagok, víz és szerves vegyületek) erős abszorpciós tulajdonságokkal rendelkeznek, így hasznos:
- Spektroszkópia és anyagazonosítás
- Műanyag válogató és újrahasznosító rendszerek
- Nedvesség- és összetételelemzés élelmiszerekben vagy mezőgazdaságban
- Néhány ipari vizsgálati alkalmazás SWIR kamerákkal
Erről az oldalról letöltheti a kapcsolódó SMD LED-ek adatlapját.
Ha további részletekre van szüksége, mint például az ár, a minimális rendelési mennyiség, a készlet állapota és az átfutási idő, forduljon közvetlenül a GMKJ LED-ekhez!
Mindig itt vagyunk neked!
